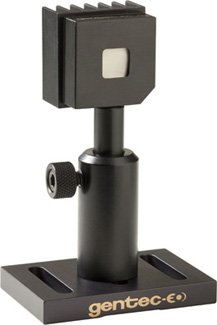

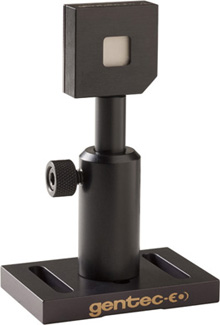

QE12 エネルギーディテクター

Characteristic 特徴

Gentec-EO社の焦電式エネルギーメーターは、ナノジュールから1パルスあたり数十ジュールまで、非常に広い範囲をカバーしています。直径8mmから95mmまで、様々なサイズがあり、大半がオプションのアッテネーターが利用可能です。

QEDアッテネーターは、エネルギー、エネルギー密度、平均パワーと、QEシリーズ検出器の平均パワー密度能力を増加させます。それらは、典型的には、入射する放射線の30-50％（@1.064 µm）を検出器に、ランバートパターンに近いパターン（非常に広い拡散パターン）で伝送するように設計されています。このスライド式のケーシングにより、インストールおよび取り出しが容易で、簡単なネジセットを利用して所定の位置に確実に保持されます。それらはディテクタの一部になっているので、それらがキャリブレーションにどのような影響を与えるかを理解することが重要です。

UVアプリケーションには、190から300nmの範囲をカバーするQEASアッテネーターを推奨しています。このモデルはご要望に応じて、2つのサイズで利用可能です：25及び50 mm。

キャリブレーションのオプション

QEDアッテネーター付きのQEディテクタを購入すると、3つの較正オプションが利用可能です：

標準較正
QEディテクタのみ：フル較正、0.25から2.5μm

QEDアッテネーター付き：較正なし（ユーザーが較正）

ペアとしての較正(-QED)
QEディテクタのみ：較正なし

QEDアッテネーター付き：フル較正、0.3から2.1μm

特別QED較正
QEディテクタのみ：フル較正、0.25から2.5μm

QEDアッテネーター付き：1つの波長に較正（532nmまたは1064nm）

Overview 概要
