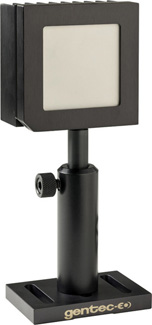

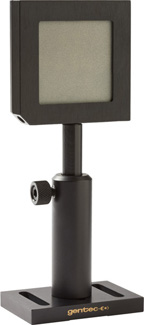

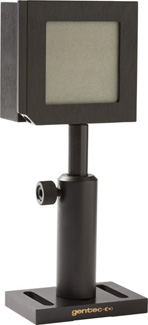

QE50 エネルギーディテクタ

Characteristic 特徴

Gentec-EO社の焦電式エネルギーメーターは、ナノジュールから1パルスあたり数十ジュールまで、非常に広い範囲をカバーしています。直径8mmから95mmまで、様々なサイズがあり、大半がオプションのアッテネーターが利用可能です。

機能
モジュール概念
お使いのディテクタのパワー能力を増加：2つの異なる冷却モジュール

低ノイズレベル
MBコーティング：10 µJ

QEDアッテネーター対応
最大5X高エネルギーを測定。オプションでキャリブレーション可能、全ての波長は532 ～1064 nm、または単一波長

メタリックダンパ付が可能
高繰り返し率（4,000 Hz）

図票
MBモデル付

スマートインターフェース
すべての較正データを収容

互換性のあるモニター
MAESTRO
M-LINK
S-LINK

Integra OPTIONS
Standard: USB Output (-INT)
In Option: RS-232 Output (-IDR) and
External Trigger (-INE

Overview 概要

QEDアッテネーター

QEDアッテネーターは、エネルギー、エネルギー密度、平均パワーと、QEシリーズ検出器の平均パワー密度能力を増加させます。それらは、典型的には、入射する放射線の30-50％（@1.064 µm）を検出器に、ランバートパターンに近いパターン（非常に広い拡散パターン）で伝送するように設計されています。このスライド式のケーシングにより、インストールおよび取り出しが容易で、簡単なネジセットを利用して所定の位置に確実に保持されます。それらはディテクタの一部になっているので、それらがキャリブレーションにどのような影響を与えるかを理解することが重要です。

UVアプリケーションには、190から300nmの範囲をカバーするQEASアッテネーターを推奨しています。このモデルはご要望に応じて、2つのサイズで利用可能です

：25及び50 mm。
