超高速ジュールメーター

Characteristic 特徴

MACH 6 超高速ジュールメーター

MACH 6では、最大200 kHzですべてのパルスを測定します。12ビットのデジタル精度で測定し、リアルタイムで最大4万パルスまで収集します。当社のMACH 6は、世界で唯一この速度と精度で作動するジュールメーターです。これは、Silicon、InGaAs、焦電ディテクタを含む高速エネルギープローブの全装備をサポートする目的で作られました。pJ～mJ、0.35～2.5 µmまで測定します。M6-SiディテクタとM5-UC-QED用付属品を用いることで、266 nmでの相対的測定が可能です。

・高速デジタルジュールメーター：最大200 kHzですべてのパルスを測定
・最大繰り返し率で最大400万パルスをキャプチャしストア
・紛失パルスと閾値以下のパルスをトラック
・幅広いエネルギー領域：pJからmJまで測定
・0.35から2.5μmまでの特別領域
・Si、InGaAsと焦電気物質を含むセンサ
・簡単なUSB 2.0接続
・診断機能を持つパワフルなLabViewソフトウェア付き
・市場最速エネルギーメーター
・最大200 kHzですべてのパルスを測定

Overview 概要

パルス対パルスで最大200 kHz
最大200 kHzの高反復率で、サンプリングなしでパルスをもれなく測定
最大400万パルスをキャプチャしストア可能
100 kHzで40秒のデータを保存
紛失パルスと閾値以下のパルスをトラック
独自のパルスの特長を利用して、紛失パルスやエネルギー閾値に達しなかったパルスの数を把握

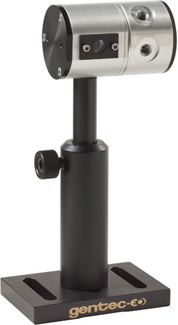

複数から選択可能なヘッド
幅広い波長やエネルギー領域に対応するシリコン、InGaAsそして焦電性ヘッド
アナログモジュール対応
APMとオシロスコープ付M6デテクタを使用して素早くアナログエネルギー測定を実行
フルスピードUSB 2.0接続
高データ転送速度と高速オペレーションを確保
多くの診断機能を持つ、使いやすいソフトウェア
ライブモード、帯記録紙、ヒストグラム、統計ディスプレイ
一時的な診断にはパルスエネルギーデータのFFT表示
レーザーテストを自動化するライフテストモード
互換性のあるモジュール
Mach 6
APM（アナログパワーモジュール）
